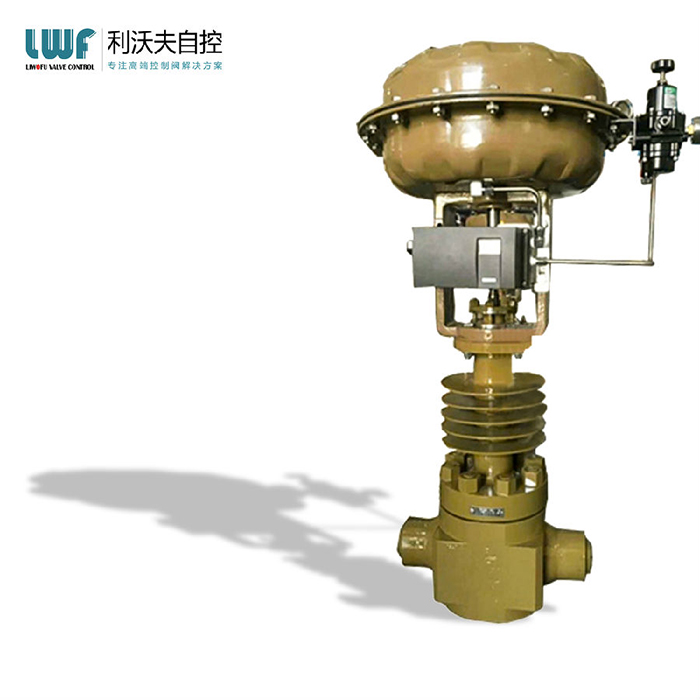

高壓氣動調節閥說明

氣動調節閥附件——閥門定位器是調節閥的主要附件，與氣動調節閥大大配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制氣動調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統。

閥門定位器能夠增大調節閥的輸出功率，減少調節信號的傳遞滯后，加快閥桿的移動速度，能夠提高閥門的線性度，克服閥桿的磨擦力并消除不平衡力的影響，從而保證調節閥的正確定位。

調節閥供應商推薦查看氣動調節閥說明書，選擇其他氣動調節閥產品，可來電咨詢氣動調節閥廠家

高壓氣動調節閥的閥芯具有上導向結構，閥體結構緊湊，流體通道呈S形，壓降損失小，流量大，調節范圍大。HPS高壓氣動調節閥具有較大的導向面積和出色的隔振性能。泄漏率符合ANSIFCI70-2-2006標準。氣動調節閥配備有多個彈簧膜或氣缸致動器，它們具有緊湊的結構和高輸出力。

高壓調節閥的特點

高壓調節閥已經開發出來，用于在苛刻條件下調節閥出現嚴重問題，例如高壓或高壓差，嚴重的氣蝕和腐蝕，壽命短，閥桿斷裂，襯套掉落等。這是一個產品。高壓調節閥采用多級節流閥來分擔壓力差，減少由于氣蝕，腐蝕和撓曲流引起的損壞，并大大延長了高壓調節閥的使用壽命，特別是與比普通高壓閥長2倍的尿素系統一起使用時。改善。-3次。閥體呈直角，閥芯具有單一導向結構，閥體具有簡單的流路和低阻力，使其特別適用于調節高粘度懸浮固體和顆粒狀介質液體，防止結焦，粘附和堵塞。

在工業自動化過程控制領域，高壓調節閥接收從調節控制單元輸出的控制信號，并使用功率操縱來zui終確定過程參數，例如介質流量，壓力，溫度和液位。更改控制元素。調節閥根據其行程特性分為線性行程和方形行程，根據執行器，氣動調節閥，電動調節閥和液壓調節閥的功耗可分為三種類型。線性特征分為三種：等百分比特征和拋物線特征。高壓調節閥適用于空氣，水，蒸汽，各種腐蝕性介質，泥漿，油和其他介質。與傳統的調節閥相比，高壓調節閥具有許多優勢。

高壓調節閥的安裝和注意事項

安裝時，介質的流向必須與閥殼上的流向標記匹配。高壓調節閥可以水平，垂直或?qū)蔷€安裝在管道中，但是必須考慮旋轉手柄的便利性。如果閥桿旋轉太慢或泄漏，則可以卸下手柄組件并調節壓緊螺母。在安裝高壓調節閥并將其焊接到管道上時，請避免使閥過熱并避免燒毀閥的橡膠密封圈。

高壓氣動調節閥結構作用

高壓氣動調節閥是由氣動薄膜執行機構和直通單座籠式閥體組成，閥芯為柱塞型，用于高壓差條件下的閥芯，頭部滲或鑲嵌硬質合金，以抗高壓差情況下的沖蝕和氣蝕，提高閥門的使用壽命，由于高壓氣動調節閥使用的是高壓差環境，介質對閥芯的不平衡力較大，相應的氣動執行機構選型也要加大，調節閥配置HEP定位器或YT-1000L定位器，可以選配輸出信號4-20mA。

氣動調節閥原理

氣動調節閥使用壓縮空氣作為動力，氣缸作為執行器，使用電動閥門定位器，轉換器，電磁閥，保持閥和其他附件進行開/關或比例調節，以驅動閥門。工業自動化控制系統的控制信號完成了管道介質的調整：流量，壓力，溫度和其他過程參數。氣動調節閥的特點是控制簡單，響應速度快，本質安全，無需額外的防爆保護。

氣動調節閥通常包括連接，安裝和調試氣動執行器和控制閥。氣動執行器可以分為單作用和雙作用。單作用執行器具有復位彈簧，而雙作用執行器則沒有。回春。其中，如果閥門失去原點或突然失效，單作用執行器可以自動返回到閥門的初始打開或關閉狀態。

氣動高壓調節閥執行機構參數

執行器型式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料	乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍	80~240KPa(HA型)，190~250、190~300、190~350KPa(VA6型)
供氣壓力	260~400KPa(HA型)，280~400KPa(VA6型)，400~500KPa(VP型)
氣源接口	RC1/4"(HA、VA型)、RC1/2"(VP型)
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動高壓調節閥性能指標

泄漏量	金屬閥座	小于閥額定容量，符合ANSI B16.104-1976 IV級
回差	帶定位器	小于全行程的1%
回差	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
基本誤差	不帶定位器	小于全行程的±5%
可調范圍		50：1
