電動三通調節閥的結構特征及工作原理

發布日期：[2020-12-03] 本文關鍵詞：電動三通調節閥,三通調節閥,電動調節閥點擊率：

電動三通調節閥采用雙閥芯垂直導向結構，帶有PS，DKZ或3810系列線性電動執行器。電動三通調節閥的閥體具有四通結構，即一個入口和兩個出口（分體式），兩個入口和一個出口（復合型），以適應不同的工作條件。實現流體混合和加熱或冷卻，或流體分布不均。使用要求。

電動三通調節閥結構緊湊，重量輕，動作靈敏，壓降損失小，閥容量大，流量特性準確，維護方便。它可以在各種工作條件下使用，特別適用于石油行業的熱交換溫度控制系統和其他行業的自動控制。

電動三通調節閥通常用于熱交換器的兩種介質調節。一個可以替換兩個單座和雙座調節閥。它還可以節省安裝管道，節省投資并占用較小的空間。它由電源供電，接受0-10mADC或4-20mADC的統一信號，驅動閥門開度以適應該操作信號，并調節壓力，流量，液位和溫度等參數。

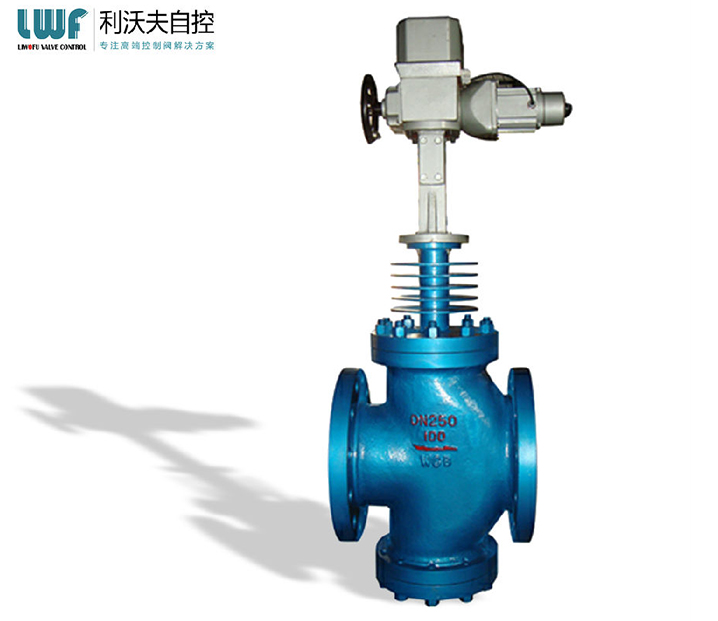

ZDLQ X電動三通調節閥

電動三通調節閥的結構特征

1、電動三通調節閥工作時，一個通道完全關閉，另一通道完全打開。關閉力與單座閥的關閉力相同。

2、電動三通調節閥已從單座閥和雙座閥進行了更改，并使用閥芯本身進行了導向。

3、由于小直徑的不對稱力較小，因此當DN≤80時，可在分歧情況下使用匯流調節閥。

4、電動三通調節閥的滑閥與套筒閥的套筒相同，節氣門部分開有兩種類型的窗口和一個小孔，后者具有降低噪音和減少共振的功能。

電動三通調節閥的工作原理

電動三通調節閥閥體具有三通結構，即一個進口和兩個出口（分體式），兩個進口和一個出口（復合型）。使用復合類型將它們中的兩種組合在一起，將流體與相同溫度的流體，第三種流體或兩種不同類型的相同流體在不同溫度下混合。拆分類型是將一種流體分為兩種流體的類型。

電動三通調節閥具有連接到管道的三個入口和出口，等效于兩個單座閥組合成一個閥體。根據操作類型可分為三通合閘閥和三通分流閥。
