ZJHP精小型單座調節閥

所屬分類：直行程調節閥

浙江利沃夫自控閥門科技有限公司專業生產氣動單座調節閥、ZJHP精小型單座調節閥。精小型單座調節閥閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構與普通單座閥相比，具有體積小，重量輕，流量大等特點。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

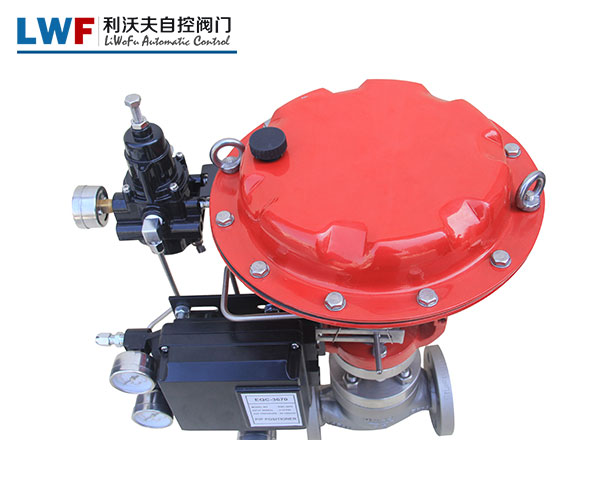

ZJHP精小型單座調節閥

ZJHP精小型單座調節閥由氣動多彈簧薄膜執行機構和低流阻道通單座調節機構組成。閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構與普通單座閥相比，具有體積小，重量輕，流量大等特點。精小型單座調節閥適用于流量大、泄漏量要求嚴格的場合。

ZJHP精小型單座調節閥結構特點

1、ZJHP精小型單座調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的（0-10mA ?DC或4-20mA ?DC）電流信號，由調節器將壓縮空氣，轉換成相對應的氣源壓力信號輸入輸出，（可實現分程控制段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數Jing確調節控制。

2、ZJHP精小型單座調節閥按作用模式可分；

正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），

反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），

3、ZJHP精小型單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用于允許泄漏小且閥前閥后壓差不大的工作場合。

5、通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、快開特性。

6、根據使用工況要求，閥芯可設計制作成；軟質密封結構（適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質）。

ZJHP精小型單座調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。

ZJHP精小型單座調節閥主要技術參數

公稱通徑mm			20				25	40		50	65	80	100	150		200
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	17.6	275	440	690
		百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
執行機構	型號		ZMX-2					ZMX-3			ZMX-4			ZMX-5
	很好面積cm2		280					400			630			1000
	行程mm		10				16	25			40			60
	彈簧范圍KPa		氣關式：20~100，40~200，20~60；氣開式：20~100，40~200，80~240，60~100
流量特性			直線；等百分比
可調比			R=50：1
公稱壓力Mpa			1.6、4.0、6.4
上閥蓋型式			普通式（常溫型）；熱片式（中溫型）
介質溫度℃			-40~250（常溫型）；-40~450（中溫型）
法蘭標準			JB79-59,密封面形式:PN16為光滑式;PN40、64為凹式

ZJHP精小型單座調節閥

ZJHP精小型單座調節閥溫度介質

公稱通徑mm		DN15-DN300
材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304 ）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	上下膜蓋	A3鋼板沖壓
	波紋膜片	丁晴橡膠夾增強滌淪織物
	彈簧	60Si2Mn
	推桿、襯套	2Cr13
	軸套	聚氨酯（用于反作用）
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高溫型	-30～+450℃	-40～+550℃	-40～+550℃
	低溫型		-40～-60℃、 -60～-100℃

ZJHP精小型單座調節閥性能指標

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始終點偏差 %	氣關	不帶定位器	始點	±5.0
	帶定位器	±1.0				終點	±2.5
回差%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤1.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
死區%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/h				1×10-4×閥額定容量
額定行程偏差%		±2.5

注：本產品執行GB/T4213-92國家標準。
